Mierka zvarov SPL-1 INOX-vejár

Podrobný popis

Mierka zvarov SPL-1 INOX-vejár

Viacúčelová mierka na kontrolu kútových zvarov.

Má tri stupnice.

Meria:

• prevýšenie zvaru
• hodnotu "Z" kútového zvaru
• menovitú hodnotu kútového zvaru prostredníctvom hodnoty "a"

Rozsah merania : 0,2 - 20 mm

Presnosť merania: 0,2 mm

Mierka zvarov SPL-1 INOX -vejár

Viacúčelová mierka na kontrolu kútových zvarov.

Má tri stupnice.

Meria:

• prevýšenie zvaru
• hodnotu "Z" kútového zvaru
• menovitú hodnotu kútového zvaru prostredníctvom hodnoty "a"

Rozsah merania : 0,2 - 20 mm

Presnosť merania: 0,2 mm

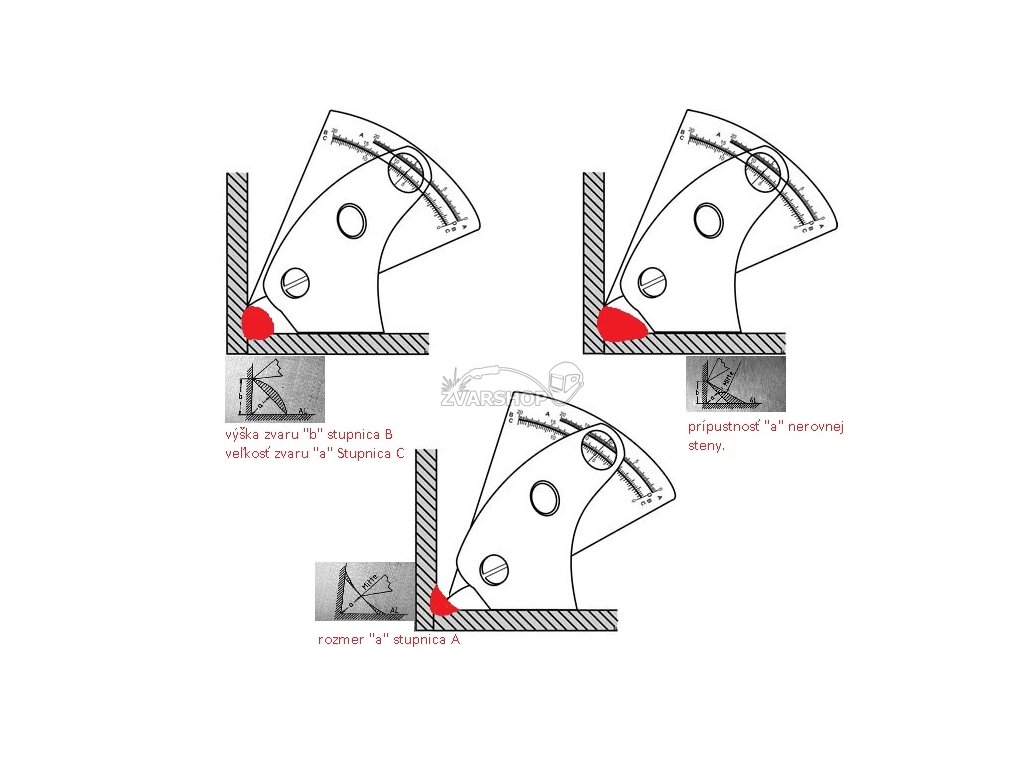

Stupnica „A“ :  Meria priamo hodnoty prevýšenia zvaru. Pozor : Stupnica „A“ meria hodnotu a + h !!!

Stupnica „B“ :  Meria hodnotu „z“ kútového zvaru

Stupnica „C“: Táto stupnica je vlastne prepočtom hodnoty „a“, teda tu odčítame priamo hodnotu menovitej veľkosti kútového zvaru!
